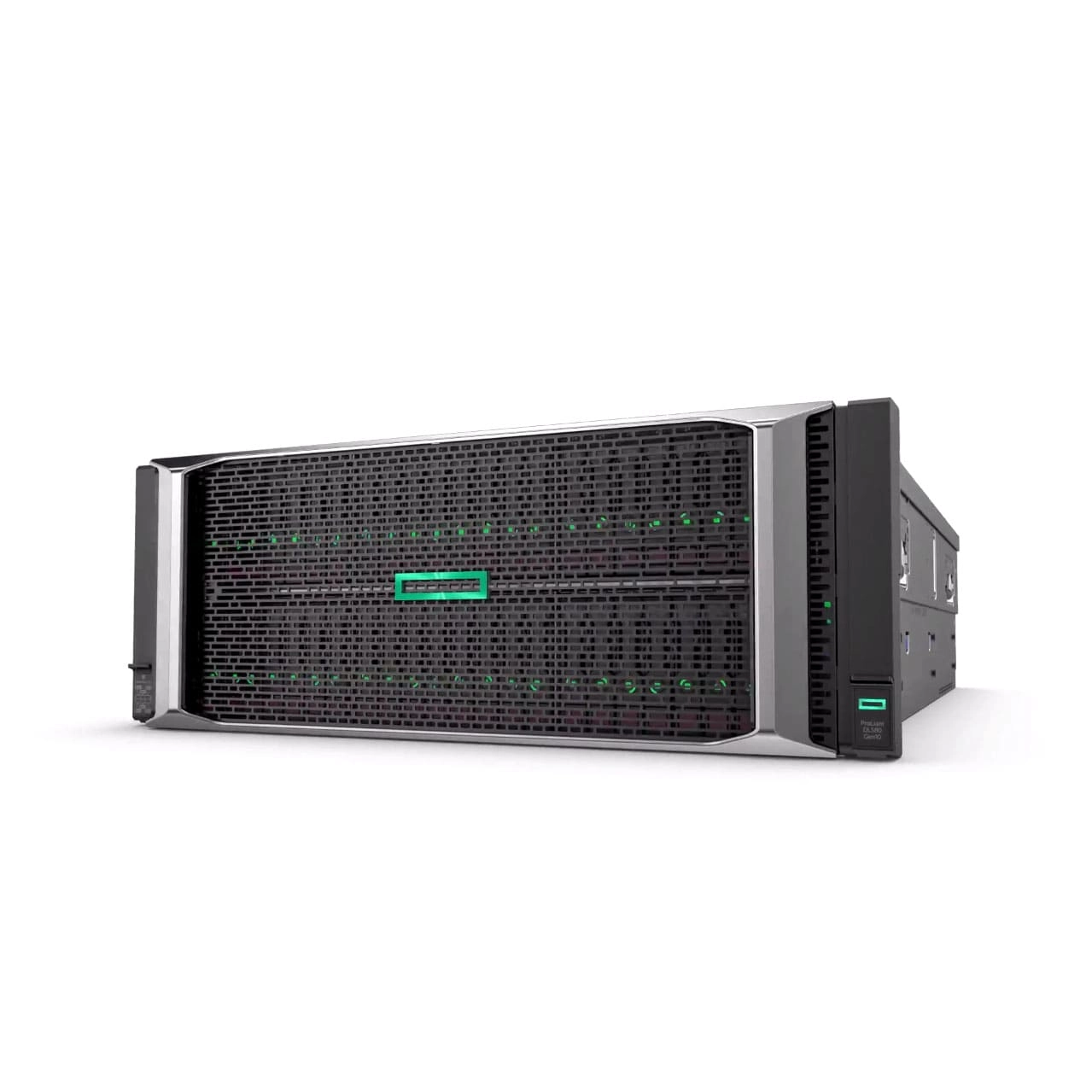

سرور اچ پی HPE ProLiant DL580 Gen10

پارت نامبر:P21273-B21 – P40459-B21 – P40458-B21 – P22709-B21 – P05671-B21

سرور HPE ProLiant DL580 Gen10 از نسل دوم پردازنده های Platinum و Gold نسل Intel Xeon Scalable که دارای قدرت پردازش بیشتری نسبت به نسل های قبل خود میباشد که تا 6 ترابایت حافظه را با حداکثر 11درصد سریع تر پردازش کرده و تا 16 تا اسلات PCIe 3.0 I/O و حداکثر تا 12 ترابایت HPE Persistent Memory6 ارائه میدهد که با DRAM کار می کند تا حافظه سریع، ظرفیت بالا و مقرون به صرفه را فراهم کند و قابلیت محاسباتی را برای بارهای کاری فشرده حافظه مانند مدیریت داده های ساختار یافته و تجزیه و تحلیل افزایش دهد. تا 48 اسلات DIMM که تا 6 ترابایت را برای حافظه 2933 MT/s HPE DDR4 SmartMemory پشتیبانی می کند.HPE DDR4 SmartMemory عملکرد حجم کاری و راندمان انرژی را بهبود می بخشد و در عین حال از دست دادن داده ها و زمان خرابی را با مدیریت خطای بهبود یافته کاهش می دهد. با استفاده از نرم افزار HPE Oneview امکان مدیریت زیرساخت هارا در اتوماسیون استوریج ها و سرورهای شبکه ایجاد میکند. همچنین با استفاده از نرم افزار HPE ILO5 مدیریت سخت افزارهای سرور را در شبکه داخلی Local یا از راه دور مهیا میکند. با فناوری HPE Silicon Root of Trust قادر می‌سازد تا از سرورهای شما در برابر حملات محافظت کند، نفوذهای احتمالی را شناسایی کند و سیستم عامل سرور ضروری شما را به‌طور ایمن بازیابی کند.سرور HPE ProLiant DL580 Gen10  دارای قابلیت HPE Infosight میباشد.این سرور تا 4عدد منبع تغذیه HPE 800W Flex Slot -48VDC Hot Plug Low Halogen و HPE 1600W پشتیبانی میکند.این سرور با استفاده از  آداپتورهای HPE FlexibleLOM طیفی از سرعت‌های شبکه (1GbE تا 25GbE) و پارچه‌ها را ارائه می‌دهد تا بتوانید با نیازهای در حال تغییر کسب‌وکار سازگار و رشد کنید.از دیگر ویژگی‌های جدید عبارتند از Server Configuration Lock که حمل و نقل ایمن را تضمین می‌کند و پیکربندی سخت‌افزار سرور را قفل می‌کند، داشبورد امنیتی iLO به شناسایی و رفع آسیب‌پذیری‌های امنیتی احتمالی کمک می‌کند و Workload Performance Advisor توصیه‌هایی برای تنظیم سرور برای عملکرد بهتر سرور ارائه می‌دهد. همچنین این سرور با استفاده از سخت افزار Runtime Firmware Verification سبب میشود که هر 24 ساعت یکبار سرور را بررسی کند و با استفاده از Seure Recovery سبب شناسایی کد های مخرب شده و تنظیمات را به حالت اولیه برمیگرداند.

بررسی سرور HPE ProLiant DL580 Gen10

سرور HPE ProLiant DL58 G10 یکی از محصولات به روز شرکت HPE میباشد یکی از بزرگ ترین تولید کنندگان سرور و قطعات آن میباشد. سرور HPE ProLiant DL580 Gen10 یک سرور ایده ال برای بارهای کاری حیاتی تجاری ، مجازی سازی ، ادغام سرور ، پایگاه داده ، پردازش کسب و کار و برنامه‌‌های کاربردی گرافیکی مناسب بوده و دارای عملکرد بالایی میباشد. سرور HPE ProLiant DL580 Gen10 یک سرور 4 سوکتی با چگالی بالا میباشد که دارای مقیاس پزیری و امنیت بالایی میباشد که در شاسی 4U قرار میگیرد.

سرور HPE ProLiant DL580 Gen10 از نسل دوم پردازنده‌‌های Platinum و Gold نسل Intel Xeon Scalable که دارای قدرت پردازش بیشتری نسبت به نسل‌‌های قبل خود میباشد که تا 6 ترابایت حافظه را با حداکثر 11درصد سریع تر پردازش کرده و تا 16 تا اسلات PCIe 3.0 I/O و حداکثر تا 12 ترابایت HPE Persistent Memory6 ارائه میدهد که با DRAM کار ‌می‌کند تا حافظه سریع، ظرفیت بالا و مقرون به صرفه را فراهم کند و قابلیت محاسباتی را برای بارهای کاری فشرده حافظه مانند مدیریت داده‌‌های ساختار یافته و تجزیه و تحلیل افزایش دهد. تا 48 اسلات DIMM که تا 6 ترابایت را برای حافظه 2933 MT/s HPE DDR4 Smart Memory پشتیبانی ‌می‌کند.HPE DDR4 Smart Memory عملکرد حجم کاری و راندمان انرژی را بهبود ‌می‌بخشد و در عین حال از دست دادن داده‌‌ها و زمان خرابی را با مدیریت خطای بهبود یافته کاهش ‌می‌دهد. با استفاده از نرم افزار HPE One view امکان مدیریت زیرساخت‌‌هارا در اتوماسیون استوریج‌‌ها و سرورهای شبکه ایجاد میکند. همچنین با استفاده از نرم افزار HPE ILO5 مدیریت سخت افزارهای سرور را در شبکه داخلی Local یا از راه دور مهیا میکند. با فناوری HPE Silicon Root of Trust قادر می‌سازد تا از سرورهای شما در برابر حملات محافظت کند، نفوذهای احتمالی را شناسایی کند و سیستم عامل سرور ضروری شما را به‌طور ایمن بازیابی کند.علاوه بر این موارد این سرور از چیپ سیلیکونی BMC که وظیفه مانیتور کردن سخت افزاری را دارد که سبب ایجاد حفاظت از اطلاعات در دستگاه میشود.

سرور HPE ProLiant DL580 Gen10 دارای قابلیت HPE Infosight میباشد.این سرور تا 4عدد منبع تغذیه HPE 800W Flex Slot -48VDC Hot Plug Low Halogen و HPE 1600W پشتیبانی میکند.این سرور با استفاده از آداپتورهای HPE FlexibleLOM طیفی از سرعت‌های شبکه (1GbE تا 25GbE) و پارچه‌ها را ارائه می‌دهد تا بتوانید با نیازهای در حال تغییر کسب‌وکار سازگار و رشد کنید.از دیگر ویژگی‌های جدید عبارتند از Server Configuration Lock که حمل و نقل ایمن را تضمین می‌کند و پیکربندی سخت‌افزار سرور را قفل می‌کند، داشبورد امنیتی iLO به شناسایی و رفع آسیب‌پذیری‌های امنیتی احتمالی کمک می‌کند و Workload Performance Advisor توصیه‌هایی برای تنظیم سرور برای عملکرد بهتر سرور ارائه می‌دهد. همچنین این سرور با استفاده از سخت افزار Runtime Firmware Verification سبب میشود که هر 24 ساعت یکبار سرور را بررسی کند و با استفاده از Seure Recovery سبب شناسایی کد‌‌های مخرب شده و تنظیمات را به حالت اولیه برمیگرداند.

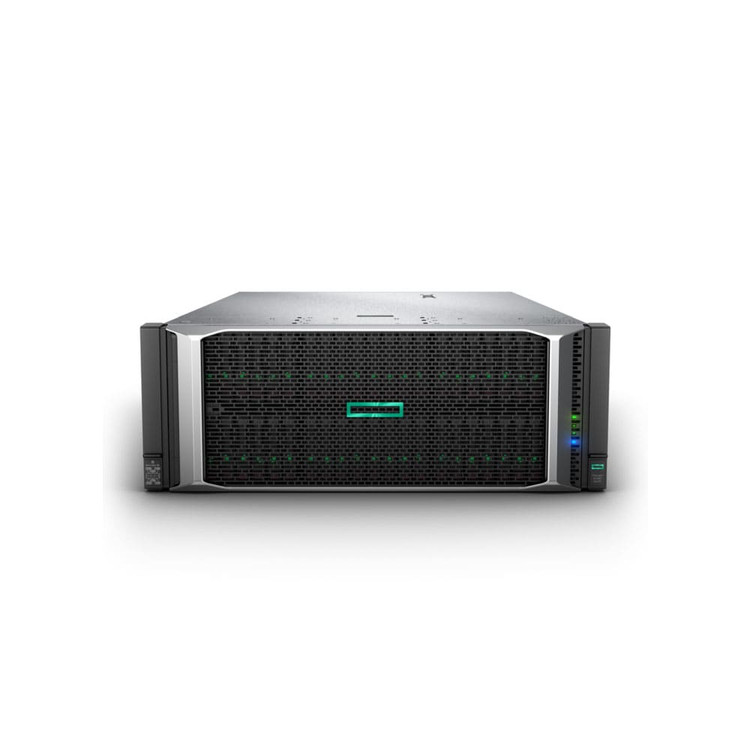

نمای جلوی سرور

1. جدا و وصل کرد شاسی رویی
2. Box 2حل قرارگیری درایو
3. Box 3 محل قرارگیری درایو
4. درگاه USB 3.0
5. دکمه روشن/خاموش و دکمه LED روشن/خاموش سیستم
6. LED سلامت سرور
7. نشانگر وضعیت کارت شبکه
8. دکمه UID
9. پورت سرویس iLO (با SID موجود نیست)
10. درگاه USB 3.0
11. لیبل سریال
12. Box 6 (8 SFF)
13. Box 5 (8 SFF)
14. Box 4
15. درگاه نمایش جلو اختیاری (از طریق Universal Media Bay)
16. محفظه اختیاری 2SFF HDD
17. پورت USB 2.0
18. درایو نوری (اختیاری)
19. Box1 8SFF or 6 SFF+2 NVMe or 8 NVMe

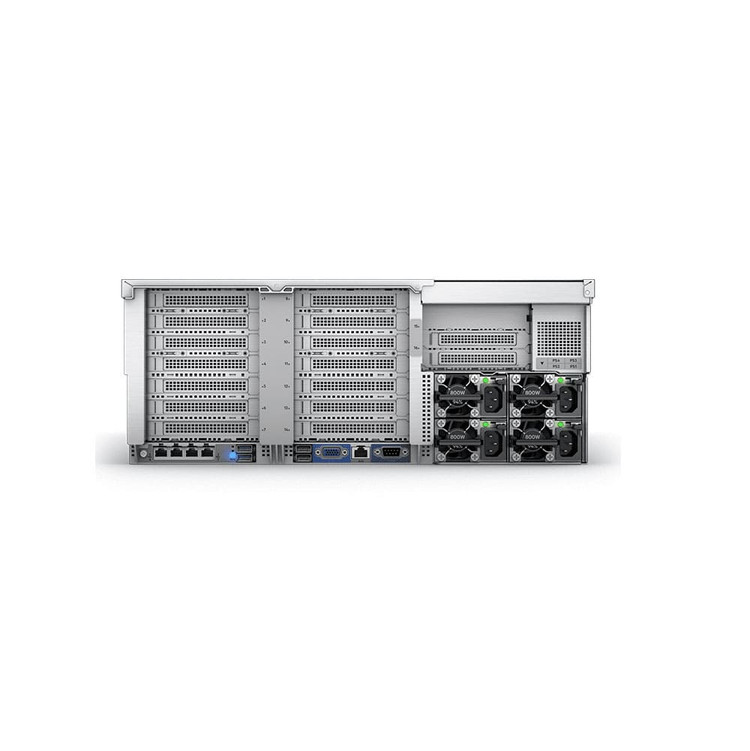

نمای عقب سرور

1. اسلات‌های PCIe (اسلات‌های 1-7 از بالا به پایین)، نیاز به رایزر اولیه دارند
2. اسلات‌های PCIe (شیارهای 8-14 از بالا به پایین)، به رایزر ثانویه نیاز دارد (شامل رایزر سوم)
3. اسلات‌های PCIe (شکاف‌های 15-16 از بالا به پایین)، به رایزر ثالثی نیاز دارد (شامل رایزر ثانویه)
4. منبع تغذیه برق LED (حداکثر 4)
5. منبع تغذیه اتصال برق (حداکثر 4)
6. منبع تغذیه اسلات انعطاف پذیر HPE، 800W PS نشان داده شده است (حداکثر 4)
7. رابط سریال
8. کانکتور شبکه اختصاصی iLO
9. کانکتور VGA (تصویری)
10. اتصالات USB 2.0
11. اتصالات USB 3.0
12. LED شناسه واحد
13. پورت‌‌های FlexibleLOM



نمای داخلی سرور با سینی نیم طبقه بالایی CPU

1. کانکتور سمت چپDL580 4-port NVMe
2. کیت تخته نیم طبقه بالای CPU
3. 2 پردازنده، هیت سینک که روی کیت برد نیم طبقه بالای CPU نمایش داده ‌می‌شود
4. اسلات DDR4 DIMM. نمایش داده شده به طور کامل در 24 اسلات (12 اسلات برای هر پردازنده)
5. رایزر ثانویه PCIe اختیاری (شامل رایزر سوم)
6. رایزر اولیه PCIe
7. 2 پردازنده
8. اسلات‌‌های DDR4 DIMM روی کیت برد پردازنده. به طور کامل در 24 اسلات (12 اسلات برای هر پردازنده) در زیر بافل هوا نشان داده شده است
9. قفس فن با 12 فن استاندارد Hot-plug نشان داده ‌می‌شود
10. حداکثر 4 منبع تغذیه اضافی HPE Flexible Slot Plug Hot Plug در زیر
11. رایزر سوم اختیاری (شامل رایزر ثانویه)
12. دستگیره برای جدا کردن کیت برد نیم‌تخت بالای CPU

پردازنده

این سرور از نسل دوم پردازنده‌‌های intel xeon scalable پشتیبانی میکند. این پردازنده‌‌ها دارای فناوری intel speed select میباشند که سبب انعطاف پذیری و پیکربندی و کنترل دانه ای بر عملکرد CPU میشود و پردازنده‌‌های بهینه شده با تراکم VM را ارائه میدهد که سبب میشود ماشین‌‌های مجازی بیشتری را در هر میزبان پشتیبانی کند. باکس قرار گیری این پردازنده‌‌ها به نحوی میباشد که از 1 به 4 پردازنده ارتقاء یابد و از هزینه‌‌های اضافه صرفه جویی میشود. همچنین طراحی این قفسه‌‌ها دارای انعطاف پذیری میباشد که 48 درایو SAS/SATA و تا 20 درایو NVMe را پشتیبانی میکند.

پردازنده‌‌های نسل دوم پلاتینیم intel xeon scalable قابل پشتیبانی

پردازنده‌‌های نسل دوم گلد intel xeon scalable قابل پشتیبانی

پردازنده‌‌های نسل اول پلاتینیوم intel xeon scalable قابل پشتیبانی

پردازنده‌‌های نسل اول گلد intel xeon scalable قابل پشتیبانی

پردازنده گرافیکی

این سرور دارای 16 اسلات PCIe 3.0 که 4 واحد پردازنده گرافیکی را پشتیبانی میکند.

فن‌‌ها

از 12 فن Hot plug پشتیبانی میکند.

چیپست

از چیپست Intel C612 chipset پشتیبانی میکند و بر روی این چیپست از ILO5 asic استفاده میشود.

حافظه

دارای 48 اسلات DIMM میباشد که در هر پردازنده از 12 اسلات DImm و 6 کانال در هر پردازنده و در هرکانال 2DIMM موجود میباشد.

حافظه‌‌های سازگار با پردازنده‌‌های نسل دوم

حافظه‌‌های سازگار با پردازنده‌‌های نسل اول

رایزرها

در این سرور حداقل یک رایزر اولیه باید وجود داشته باشد.هنگامی که شما موقع خرید رایزر دوم رانیز تهیه میکنید رایزر سوم هم همراه قرار میگیرد ولی همه این موارد تنها پس از نصب رایزر اولیه قابل نصب و اجرا میباشد و رایزر سوم را نمیتوان به صورت جداگانه تهیه کرد.برای اتصال به تعداد اسلات‌‌های PCIe مورد نظر خود به پردازنده ای که انتخاب میکنید باید توجه داشته باشید. اسلات‌‌های اتصال رایزر‌‌ها به این سرور در پشت به ترتیب صعودی از بالا به پایین و از چپ به راست شماره گذاری میشود.کنترل کننده‌‌های ذخیره سازی داخلی و گسترش دهنده‌‌های SAS فقط در رایزر‌‌های اولیه و سوم پشتیبانی میشود ولی در رایزر‌‌های ثانویه پشتیبانی نمیشود.

رایزر اولیه

رایزه‌‌های دوم و سوم

رایزر اولیه NVMe Slimline

کارت 4 پورت NVMe Mezzanine

کنترلرشبکه

یک فناوری شبکه انعطاف پذیر را ارائه ‌می‌دهند – FlexibleLOMs، که به مشتریان امکان انتخاب بین 1 گیگابیت، 10 گیگابیت، 25 گیگابیت یا 10 گیگابیت و 100 گیگابیت اترنت یا شبکه همگرا در آداپتور تعبیه شده خود را ارائه ‌می‌دهد. طیف وسیعی از کارت‌های NIC نیز برای افزایش قابلیت‌های شبکه موجود است.

کنترلرهای ذخیره سازی

در این سرور از کنترلر‌‌های ذخیره سازی HPE Smart Array S100i SR Gen10 SW RAID استفاده میشود. HPE Smart Array S100i SR Gen10 SW RAID فقط در حالت UEFI کار خواهد کرد. برای پشتیبانی قدیمی به یک کنترلر اضافی نیاز است و برای سفارشات CTO لطفاً تنظیمات حالت Legacy را نیز انتخاب کنید. HPE Smart Array S100i SR به طور پیش فرض خاموش است و باید فعال باشد. برای فعال کردن، لطفاً HPE FIO Enable Smart Array SW RAID را انتخاب کنید.

RAID قابل پشتیبانی

• HPE Smart Array E208i-p SR Gen10 Controller
• HPE Smart Array E208e-p SR Gen10 Controller
• HPE Smart Array P408i-p SR Gen10 Controller
• HPE Smart Array P408e-p SR Gen10 Controller
• HPE Smart Array P824i-p MR Gen10 Controller

دستگاه‌های ذخیره‌سازی داخلی

به صورت آپشنال دارای DVD-ROM, DVD-RW میباشد ولی از Hard Drives به صورت استاندارد پشتیبانی نمیکند.

منبع تغذیه

• HPE 800W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit
• HPE 1000W Flex Slot Titanium Hot Plug Power Supply Kit
• HPE 1600W Flex Slot Platinum Hot Plug Low Halogen Power Supply Kit

سیستم عامل‌‌های سازگار

•  Windows Server 2012 R2
• Windows Server 2016
• VMware ESXi 6.0 U3
• VMware ESXi 6.5 and U1 upon release
• Red Hat Enterprise Linux (RHEL) 6.9 and 7.3
• SUSE Linux Enterprise Server (SLES) 11 SP4 and 12 SP2
• CentOS 6.9 and 7.3
• Citrix XenServer 7.1, 7.3, 7.4
• Oracle Linux
